КАК РАБОТАЮТ ДИФФЕРЕНЦИАЛЫ
В этой статье мы расскажем о работе дифференциалов, а также зачем он необходим автомобилю и о его недостатках.
Что такое дифференциал?
Дифференциал – это устройство, которое распределяет крутящий момент по двум направлениям, допуская вращение каждого выхода с разной скоростью. Он используется во всех современных автомобилях и грузовиках, а также на машинах с постоянным полным приводом. Причем в последних - между каждой парой колес, потому что передние проходят разный путь в повороте по сравнению с задними. Системы непостоянного полного привода не имеют дифференциала между передними и задними колесами; вместо этого во время механической блокировки передние и задние колеса вынуждены вращаться с одинаковой средней скоростью. Вот почему такие системы полного привода не рекомендуют использовать на сухом асфальте: с включенным полным приводом машина тяжело поворачивается на асфальте.
Дифференциал выполняет сразу 3 функции:
• направляет мощность двигателя на колеса;
• является последним этапом понижения передачи в машине, замедляя частоту вращения трансмиссии перед тем, как мощность пойдет на колеса;
• направляя мощность на колеса, позволяет им вращаться с разными скоростями (это свойство дало имя дифференциалу).
Зачем нужен дифференциал
Колеса машины вращаются с разными скоростями, особенно в поворотах - внутренние колеса проходят меньший путь, чем наружные, а значит, и с меньшей скоростью. При этом передние колеса проходят разное расстояние по сравнению с задними. Если бы машина не имела дифференциалов, то колеса вращались бы с одной и той же скоростью. Это сильно затруднило бы повороты: чтобы поворачивать, одно колесо должно было бы проскальзывать, т.е. буксовать. Усилие от одного колеса через ось переходило бы, серьезно нагружая ее компоненты.

Открытые дифференциалы

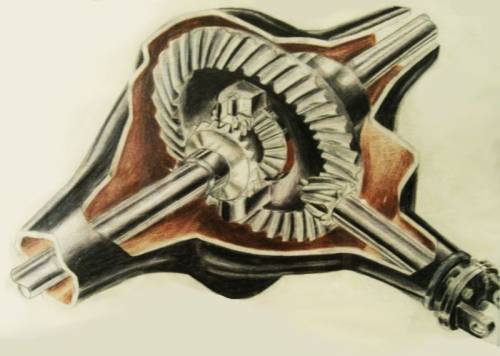

Начнем с простейшего варианта, называемого открытым дифференциалом. Когда машина едет по прямой, оба ведущих колеса вращаются с одинаковой скоростью. Первичная шестерня вращает коронную шестерню и корпус дифференциала, при этом ни одна из шестерен в корпусе не вращается – обе полуосевые шестерни заблокированы, так как движение идет по прямой. Обратите внимание, что пара “первичная шестерня и коронная шестерня” - это последнее передаточное число в машине, которое часто называют передаточным числом моста или передаточным числом главной передачи. Если оно составляет 4,10, тогда число зубьев коронной шестерни в 4,10 раза больше числа зубьев первичной шестерни. При повороте подключаются полуосевая и ведущая шестерни, обеспечивая разные скорости для колес.

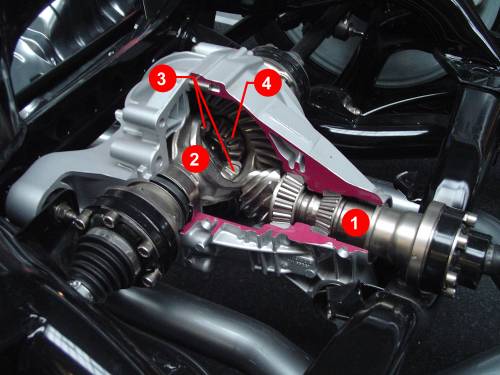

Дифференциал в разрезе. Классические автомобильные дифференциалы основаны на планетарной передаче. Карданный вал (1) через коническую зубчатую передачу вращает ротор (2). Ротор через шестерни (3) вращает полуоси (4). Такое зацепление имеет не одну, а две степени свободы, и каждая из полуосей вращается с такой скоростью, с какой может. Постоянна лишь суммарная скорость вращения полуосей
Бездорожье
Это еще одна ситуация, когда простой дифференциал может привести к проблеме. Допустим, у вас полно¬приводный внедорожник или «паркетник» с открытым дифференциалом на передней и задней оси. Как мы упоминали ранее, открытые дифференциалы подают всегда одинаковый крутящий момент на оба колеса. Если одно из передних и одно из задних колес повиснут в воздухе одновременно, то они будут беспомощно крутиться в воздухе, а автомобиль вообще не сможет двигаться вперед. Решение этой проблемы – дифференциалы повышенного трения (limited slip differential (LSD)). Они используют различные механизмы, чтобы работать, как обычные дифференциалы при поворотах. При скольжении одного колеса дифференциалы повышенного трения позволяют подавать больше крутящего момента на колесо с тягой.
Дифференциалы с постоянным моментом блокировки
Этот вид дифференциалов повышенного трения использует все элементы открытого дифференциала, добавляя пружины и набор сцепления. В некоторых используется конусообразное сцепление, подобно синхронизаторам механической КПП. Пружины толкают полуосевые шестерни, которые закреплены на корпусе дифференциала, на сцепление. Сцепление срабатывает при возникновении разницы в скоростях вращения колес оси, например в повороте. Сцепление сопротивляется разнице в скорости вращения колес. Если одно колесо пытается вращаться быстрее другого, ему сначала надо преодолеть сцепление. Жесткость пружин и трение сцепления определяют значение крутящего момента на преодоление сопротивления. Вернемся к ситуации, когда одно колесо имеет сцепление с дорогой, а второе находится на льду. Дифференциалы с постоянным моментом блокировки даже при нахождении одного колеса на льду без тяги позволяют передать крутящий момент на другое колесо. Крутящий момент, идущий на колесо не на льду, равен максимальному усилию на преодоление сопротивления сцепления внутри дифференциала. В результате автомобиль продолжает движение с ограниченной мощностью.
Вискостная муфта
Вискостная муфта часто применяется в полноприводных автомобилях для соединения передней оси с задней. Когда передняя ось начинает буксовать, крутящий момент идет на заднюю. Вискостная муфта представляет собой набор дисков внутри закрытого корпуса, заполненного тягучей жидкостью. Каждый набор дисков соединен с выходной полуосью. В нормальных условиях оба набора дисков и жидкость вискомуфты вращаются с одинаковой скоростью. Когда один из мостов пытается вращаться быстрее, например при пробуксовке, соответствующий ему набор дисков начинает вращаться быстрее, чем другой. Вискостная жидкость, которая находится между дисками, пытается догнать ускорившиеся диски, увлекая за собой медленные диски, передавая больший крутящий момент на медленные колеса, то есть на те, которые не буксуют. Чем больше разница в скорости вращения между дисками, тем больший крутящий момент передает вискостная муфта. Она не вмешивается в повороты, потому что получаемый крутящий момент очень мал. Кстати, в этом состоит ее основной недостаток: крутящий момент не передается, пока колесо не начнет буксовать.
Блокирующийся дифференциал и Торсен (Torsen®)
Блокировка дифференциала используется для внедорожников. Она добавляет к свободному дифференциалу электрический, пневматический и гидравлический механизм, чтобы жестко соединить шестерни между собой. Этот механизм включается водителем вручную, и во включенном режиме оба колеса вращаются с одинаковой скоростью. Если одно из колес окажется в воздухе или на льду, это никак не влияет на второе. Оба колеса продолжают вращаться с одинаковой скоростью, как будто ничего не случилось. Дифференциал Torsen (означет – чувствующий момент – Torque Sensing) – это чисто механическое устройство; в нем нет электроники, сцеплений и вискостных жидкостей. Дифференциал Torsen – это несколько червячных передач, вращающихся внутри герметичного цилиндрического корпуса. От углов наклона червяков и применяемых материалов зависит коэффициент блокировки. Он определяет, когда и какой дополнительный момент должен перейти на ось, имеющую лучшее сцепление с дорогой. Но как только одно из колес теряет тягу, разница в крутящем моменте колес вынуждает зацепляться шестерни Torsen. Форма шестерен в этом дифференциале определяет коэффициент передачи крутящего момента. Например, если конкретный дифференциал Torsen сконструирован с передаточным числом 5:1, то он способен увеличивать вплоть до 5 раз крутящий момент на колесо с хорошей тягой. Дифференциал Torsen часто находит применение в спортивных полноприводных машинах. Подобно вискомуфте, он используется для передачи крутящего момента между передней и задней осью. В этом случае дифференциал предпочтительнее вискомуфты, потому что передает крутящий момент на колеса до того момента, как начинается пробуксовка. Определяющей характеристикой Torsen стало передаточное соотношение крутящего момента TBR (Torque Bias Ratio). Типичные значения – от 2 до 6.
Дифференциалы и тяга
Открытый дифференциал всегда подает одинаковый крутящий момент на каждое колесо. Существуют два фактора, от которых зависит количество крутящего момента на колеса: мощность и тяга. На сухой дороге, когда тяга в избытке, количество крутящего момента ограничено возможностями двигателя до колес; в условиях слабой тяги, например при езде по льду, количество максимального крутящего момента равно тому значению, при котором колесо начинает проскальзывать в данных условиях. Итак, даже если машина может произвести больше крутящего момента, необходима тяга, чтобы передать его к дороге. Если дать больше газа в момент пробуксовки, колеса просто начнут больше проскальзывать.
На льду
Рассмотрим, что происходит, если одно колесо буксует, а другое имеет хорошее сцепление со льдом. Вот тут проявляется слабость открытых дифференциалов. Дело в том, что открытые дифференциалы подают всегда одинаковый крутящий момент на оба колеса, а его максимальное значение – это момент начала пробуксовки. На льду не надо иметь большой крутящий момент, чтобы заставить колеса пробуксовывать. Когда колесо с хорошей тягой получает лишь тот ограниченный крутящий момент, который может быть направлен на колесо с меньшим сцеплением, машина не может быстро ехать. |
