СТЕКЛООЧИСТИТЕЛЬ — устройство для очистки переднего (ветрового) стекла транспортных средств (автомобиля, троллейбуса, трамвая и т. д.), а также заднего стекла и стекол фар легкового автомобиля от атмосферных осадков и грязи. Очистка производится качательными движениями резиновых щеток.

Устройство щеток

Рассмотрим поближе, из чего состоят наиболее распространенные сегодня щетки стеклоочистителя. Это узел крепления к поводкам, система прижимных коромысел, или просто прижимная система, поскольку в бескаркасных щетках она пружинная, и сама щетка стеклоочистителя.

Узел крепления

Во всех современных щетках узел крепления для универсальности делается съемным. На штифт в основании щетки надевается адаптер, обеспечивающий совместимость с креплениями поводков различных типов. Адаптеры у различных производителей имеют разную форму, от нее зависит надежность соединения.

Прижимной блок

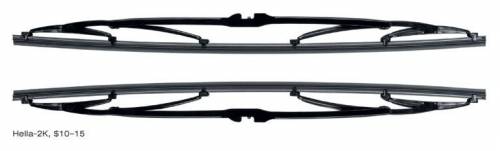

Прижимной блок в классическом виде состоит из системы сочлененных коромысел. Их количество в блоке зависит от длины щетки и колеблется от трех до шести. Наиболее распространены системы с пятью коромыслами.

Сами коромысла изготавливаются из металла или пластика. При использовании в качестве материала металла в местах сочленения коромысел делаются пластиковые вставки (шарниры). Они уплотняют сочленения, препятствуют попаданию песка и в какой-то степени влаги.

Уже в лапках самих коромысел располагается резиновая щетка, при этом зев держателей должен быть таким, чтобы щетка свободно ходила вдоль них. Для того чтобы во время работы она не вылетала, делаются ограничители или производится фиксация одного из краев резинки.

Щетка стеклоочистителя

Резинка, наверное, самая важная часть щетки, ведь именно она в итоге стирает воду и грязь с лобового стекла. Ее форма — продукт многолетней работы, и каждая ее деталь и каждый выступ несут свою функциональную нагрузку. Для качественной работы резинка должна совмещать в себе много противоположных свойств. Быть одновременно гибкой и жесткой, мягкой и твердой. И чтобы добиться идеального компромисса, разработчики по сей день ищут новые решения.

Профиль щетки практически одинаковый у всех производителей. Его основные части — это нож щетки и система пружинных элементов — соединены они между собой тонкими резиновыми перемычками.

Нож щетки имеет трапециевидную форму, он острый на конце и утолщается к основанию.

Система пружинных элементов представляет собой три полосы резины прямоугольного сечения. Первая полоса, расположенная сразу после ножа, служит для придания дополнительной жесткости в местах сильной деформации за счет собственного изгиба. А между второй и третьей полосой вставляется пластинчатая пружина, выполненная, как правило, из нержавейки, этот блок необходим для придания продольной жесткости ножу.

Бескаркасные щетки

Человеческая тяга к совершенствованию никогда не стоит на месте и частенько покушается на вещи обыденные и привычные, показывая их с другой стороны и делая лучше. Сфера автомобилестроения является одной из таких инновационных отраслей, где новые технологии появляются внезапно, причем там, где их, бывает, и не ждут.

Не так давно было сделано «покушение» на стандартную конструкцию щеток стеклоочистителя: ряд компаний предложили избавиться от системы коромысел, обеспечивающих равномерное прилегание щетки к поверхности стекла, и предложили бескаркасную технологию – то есть использовать просто резинку и упругую прижимную пластину.

Подобные щетки лишены недостатков «коромысел», они всесезонные, а также имеют низкую парусность.

Минусом бескаркасных щеток можно назвать невозможность замены вышедшего из строя резинового элемента. Но многие ли из пользователей обыкновенных щеток пользовались этой возможностью? В основном все предпочитали производить замену щетки целиком.

Работа щеток

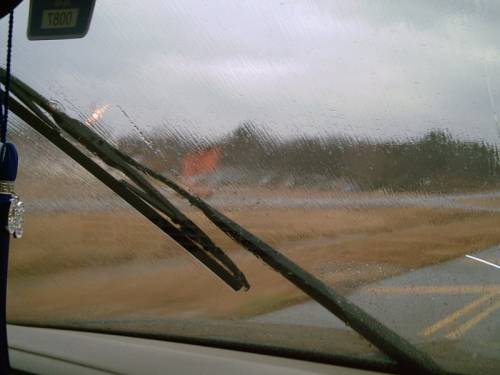

При движении щетки ее каркас перпендикулярен поверхности стекла, а шейка изгибается и рабочая часть ленты движется по стеклу с некоторым наклоном. Острая кромка ленты “продавливает” слой воды, и рабочая часть соскабливает основную ее массу с поверхности стекла. Остатки воды равномерно распределяются по поверхности стекла тонким слоем и впоследствии испаряются. При изменении направления движения щетки шейка ленты изгибается в другую сторону, и процесс очистки продолжается ее другой стороной.

Основные причины, приводящие к неудовлетворительной работе щеток стеклоочистителей, следующие.

Недостаточный прижим ленты к стеклу приводит к тому, что ее рабочая кромка перестает продавливать слой воды и скользит по нему. Это может быть вызвано ослаблением пружины поводка стеклоочистителя. Неплотный прижим щеток при исправных поводках может возникать на больших скоростях автомобиля. У некоторых автомобилей встречные потоки воздуха способны отрывать щетку от поверхности стекла уже при 110-130 км/ч. Иногда избежать этого удается, установив щетку со спойлером.

Неравномерное прилегание щетки к поверхности стекла, как правило, чаще имеет место на стеклах с сильно изменяющейся кривизной поверхности. В средней (более плоской) части стекла щетка чистит удовлетворительно, а на сильно изогнутых крайних частях каркас не изгибается и перестает прижимать некоторые участки ленты. Причиной этого часто бывает потеря подвижности (“закисание” или замерзание) шарниров коромысел и зажимов на их концах (лента перестает перемещаться вдоль каркаса) или погнутый поводок стеклоочистителя.

Неправильное прилегание рабочей части ленты (слишком большой наклон) приводит к тому, что ее рабочая кромка перестает продавливать слой воды, скользя по нему. Кроме того, при излишнем наклоне рабочей части ленты под ней начинает скапливаться песок, царапающий стекло. Причиной чрезмерного наклона может быть слишком жесткая пружина поводка, слишком мягкая резина или растрескивание шейки, сильное загрязнение ленты, износ шарниров коромысел и адаптера.

Износ рабочей кромки ленты — скругление ее прямых углов. Кромка перестает касаться стекла по всей своей длине, оставляя на нем полосы воды и грязи. Преждевременный износ появляется из-за трения щеток о недостаточно смоченное стекло. Причиной этого бывает неисправность омывателя, неправильная настройка его форсунок, а также задержка подачи жидкости при одновременном включении омывателя и стеклоочистителя. К появлению задиров на рабочей кромке и ее износу приводят сколы или твердые трудноудалимые наросты на поверхности стекла, например капля битума или клея и т.д., а также неоттаявший лед.

Загрязнение стекла органикой (замасливание) неизбежно в крупных городах и их пригородах. На стекло попадают продукты неполного сгорания топлива, моторные масла, битум и прочие вещества, содержащиеся в придорожной атмосфере. Такое загрязнение не удаляется щетками стеклоочистителя. Влага, остающаяся на замасленном стекле после щеток, собирается в мелкие капельки, еще больше ухудшая его прозрачность.

“Дробление” — движение щетки рывками, оставляющее на стекле “веер” грязевых полосок. Появляется вследствие того, что рабочая часть ленты перестает “перекладываться”. Причиной, как правило, является сильное загрязнение ленты или низкое качество резины (потеря эластичности). Иногда “дробление” возникает из-за нарушения перпендикулярности каркаса щетки к поверхности стекла (изношенные шарниры и адаптер или изогнутый винтом поводок).

Рекомендации по выбору щеток

Подбор щетки для определенного автомобиля производят по следующим параметрам:

• - размер (длина) щеток, установленный заводом-изготовителем автомобиля;
• - конструкция адаптера, соответствующая наконечнику поводка.

В условиях зимней эксплуатации можно использовать специальные щетки с резиновым чехлом, защищающим шарниры коромысел от обледенения.

Альтернативой приобретению новых щеток иногда может стать замена резиновых лент. Это бывает оправдано при удовлетворительном состоянии шарниров коромысел и адаптеров. Стоимость ленты может составлять от 5 до 50% цены новой щетки. Пазы под пластины в новой ленте должны быть аналогичны заменяемой. При сборке щетки необходимо соблюдать правильность установки пластины (пластин) и контролировать подвижность ленты в зажимах каркаса.

Признаками качественных щеток являются:

• - однородные фактура и цвет ленты;
• - отсутствие заусенцев и задиров резины;
• - плоский край и отсутствие скруглений рабочей кромки ленты;
• - отсутствие заеданий перемещения ленты в зажимах при изгибании каркаса.
