«ЖЕЛЕЗНОЕ» ЗДОРОВЬЕ
Диагностика двигателя... Всякий раз, когда произносится эта фраза, лица профессионалов авторемонта приобретают выражение многозначительной таинственности. Бледный вид и бегающие глаза автовладельцев говорят о пробуждении совсем иных чувств: растерянности и беспомощности, имевших в своей основе недостаток информации и знаний о предмете. Сорвем же покров неизвестности и прольем свет на данную тему с помощью ведущего специалиста автоцентра «Лайада» Александром БОРИСИКОМ.
Очевидный недостаток неинструментальной диагностики заключается в том, что чаще всего она позволяет получить лишь общую, поверхностную картину. Ремонтировать двигатель нужно не в общем, а вполне конкретно. Уточнить причину неисправностей без применения диагностических приборов очень сложно. В ряде случаев заменить их может лишь большой практический опыт и интуиция. Мы предлагаем сделать ставку не на них, а на современную измерительную технику, которая вкупе со знаниями позволяет буквально творить чудеса.
Двигатель автомобиля представляет собой совокупность большого числа механизмов и систем. Что бы заставило ожить груду хитроумного железа, если бы не было системы питания, искрообразования, электронного управления и т.д.?
Работоспособность двигателя зависит от их исправного и слаженного взаимодействия. Поэтому при диагностировании обычно проверяют как выходные характеристики двигателя в целом, так и основные параметры каждой из систем, что и называют комплексной диагностикой.
Начнем, как принято, от печки, то есть с самого двигателя.
Опуская подробности, скажем, что он состоит из кривошипно-шатунного механизма (КШМ) и цилиндро-поршневой группы (ЦПГ), объединенных в единый блок, имеющий, помимо прочего, “голову” с размещенным в ней газораспределительным механизмом (ГРМ).
“Здоровье” этого “двигательного железа” должно интересовать нас прежде всего.
Естественный износ или выход из строя деталей этих механизмов, как правило, приводят к необходимости ремонта двигателя.
Существуют два параметра, измерение и анализ которых позволяют судить о состоянии двигателя. Это величина компрессии в цилиндрах и давление масла в системе смазки. Надеемся, что все нижесказанное будет являться тому доказательством.
Те, кто имел какое-либо отношение к авторемонту, наверняка знают, что нет более заезженного и при этом беспроигрышного “прикола”, чем озадачить молодого ученика поиском разводной киянки или ведра с компрессией, без которых двигатель решительно не желает заводиться.
Мы не будем уподобляться шутникам. Изучив массу технической литературы, мы со всей ответственностью заявляем, что компрессия - это не чудодейственный эликсир, пригодный для транспортирования в ведре, а физическая величина, представляющая собой давление, создаваемое в цилиндре двигателя в конце такта сжатия, когда поршень находится в верхней мертвой точке.
Чтобы двигатель работал исправно, не доставляя хлопот автовладельцу ни при запуске, ни при движении автомобиля на всех режимах, экономно расходуя топливо, топливную смесь необходимо сжимать перед воспламенением до определенного давления. Напомним, почему это так.
Во-первых, при сжатии увеличивается плотность топливного “заряда”. Молекулы горючего (бензина) и окислителя (воздуха), которым предстоит участвовать в реакции горения, сближаются.
Во-вторых, термодинамические особенности процесса сжатия таковы, что температура топливной смеси возрастает до 400-500°С.
Это приводит к тому, что еще до наступления момента искрообразования в топливном заряде начинают протекать так называемые предпламенные окислительные реакции, что облегчает процесс воспламенения, а горение смеси становится максимально стабильным и эффективным. Если смесь недостаточно сжата и разогрета, сделайте вывод сами. Следует отметить, что в технике так же, как и в жизни вообще, вредны излишество и чрезмерность.
Так, увеличение компрессии и связанное с этим повышение температуры топливного заряда выше расчетного уровня может привести к детонационному, взрывному сгоранию топлива, перегреву и даже разрушению двигателя.
Все сказанное имеет отношение к бензиновым двигателям. Компрессия играет не менее важную роль и в нелегкой судьбе дизелей. Стоит лишь вспомнить особенности рабочего цикла дизеля, в цилиндре которого сжимается чистый воздух. Впрыскиваемое в камеру сгорания дизельное топливо воспламеняется от контакта с воздухом, разогретым при сжатии до температуры 500-600°С. Если компрессия недостаточна - температура воздуха не достигнет температуры воспламенения дизельного топлива, и все содержимое камеры сгорания без пользы “вылетит в трубу”.
Надеемся, теперь понятно, почему соответствие компрессии некоторому нормативному значению весьма важно для нормального функционирования двигателя. Именно поэтому в “Руководстве по техническому обслуживанию автомобиля”, как правило, указывается величина компрессии, имеющая определенное значение для данного двигателя.

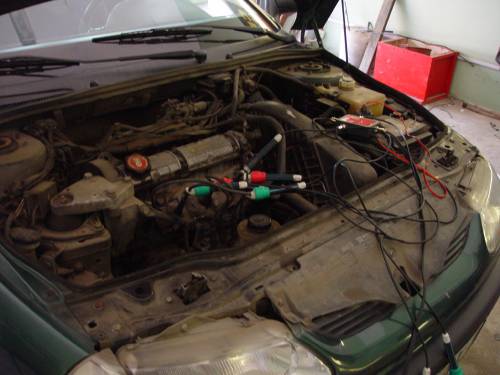

Проверка параметров зажигания( свечей, проводов, катушек)
Помимо эксплуатационного значения приводятся также величины допустимых предельных отклонений, так как, к великому сожалению, с течением времени наблюдаются как прогнозируемые, так и совершенно неожиданные изменения компрессии (как правило, в меньшую сторону).
О падении компрессии свидетельствуют проблемы при пуске двигателя, неровная работа, ухудшение динамических характеристик автомобиля, увеличение расхода топлива.
Самое время поговорить о том, куда девается компрессия. Чтобы ответить на этот вопрос, предлагаем воспользоваться элементарной логикой.
Как известно, степень сжатия является постоянной величиной для данного типа двигателя. Это означает, что поршень всякий раз всасывает в цилиндр двигателя одинаковый объем топливной смеси и, двигаясь к верхней мертвой точке, уменьшает его (сжимая содержимое цилиндра) в неизменное количество раз.
В чем же причина того, что в результате сжатия не создается требуемого давления? Логично предположить, что так или иначе нарушается герметичность объема, в котором происходит сжатие, и процесс сопровождается утечками сжимаемого вещества.
Это приводит к уменьшению первоначального количества смеси, падению ее давления и температуры перед воспламенением. Те же соображения справедливы в случае сжатия воздуха в цилиндре дизеля.
Если припомнить, как устроены «внутренности» автомобильного двигателя, можно сообразить, каковы возможные пути утечки сжимаемого в цилиндре газообразного вещества.
Сжимаемая смесь (или воздух) могут выходить из надпоршневого пространства по трем основным направлениям:
- через детали ГРМ (впускные и выпускные клапаны);
- по плоскости разъема блока цилиндров и головки блока, уплотняемой прокладкой;
- через детали ЦПГ и места их сопряжения.
Реже встречаются случаи, когда падение компрессии происходит из-за образования сквозных трещин в блоке цилиндров и головке блока.
Причиной появления трещин являются термические напряжения, возникающие при перегреве. Попытка устранить его доливом холодного тосола в систему охлаждения “закипевшего двигателя” усугубляет ситуацию.
Следует различать естественное уменьшение компрессии в результате износа деталей и механизмов двигателя при его длительной эксплуатации и изменения компрессии, вызванные аварийными ситуациями.
В первом случае, как правило, происходит постепенное равномерное снижение компрессии во всех цилиндрах двигателя. Когда она уменьшается до нижнего допустимого уровня, приходит время задуматься о переборке двигателя.
Более коварно неожиданное падение компрессии в одном или двух цилиндрах, что обычно свидетельствует о повреждении таких деталей двигателя, как клапаны, прокладки головки блока, поршней, компрессионных колец. В этом случае ремонт нужно проводить незамедлительно. Поэтому чаще всего, когда речь идет о предельных отклонениях величины компрессии, в “Руководстве по ремонту” приводятся данные о неравномерности этого параметра по цилиндрам двигателя.
Практика показывает, что предпосылок для уменьшения компрессии ниже допустимого уровня существует великое множество, но их уточнение или анализ причин возникновения не является предметом небольшой статьи. Поэтому мы приводим далеко не полный перечень наиболее распространенных.
Тот факт, что по величине компрессии в цилиндре можно судить о техническом состоянии стольких деталей и механизмов двигателя, говорит об ее исключительной важности как диагностического параметра. А если это так, то нужно уметь измерять компрессию и правильно интерпретировать результаты измерений.

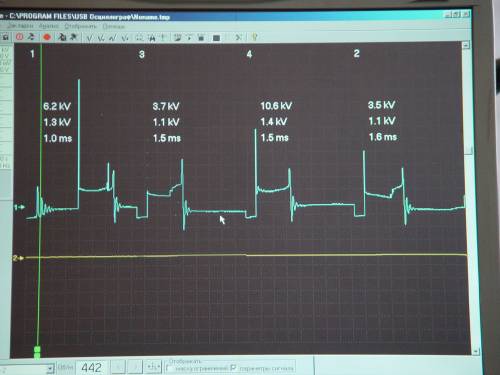

Компьютерная диагностика сис-мы искрообразования
Чтобы ответить на принципиальный вопрос - есть компрессия или ее нет вовсе, не обязательно тратиться на приобретение приборов. Для этого можно использовать такие диагностические средства, как пробка от бутылки или собственный мозолистый палец.
Если же вы захотите точно определить, до какого давления сжимается топливная смесь в цилиндре, вам не обойтись без компрессометра, компрессографа или мотор-тестера.
Компрессометр представляет собой манометрическую головку, соединенную гибким шлангом с переходником или быстросъемным наконечником-адаптером для плотной стыковки с полостью камеры сгорания. Манометр снабжают обратным клапаном и клапаном сброса давления. Различают приборы для замера компрессии в бензиновых и дизельных двигателях.
Они отличаются, во-первых, диапазоном измерений. Первые рассчитаны на измерение давления до 20 Атм, вторые - до 70 Атм.
Во-вторых - способом соединения с полостью камеры сгорания. Компрессия в бензиновых двигателях измеряется через свечное отверстие, а в дизелях - через отверстие для форсунки или свечи предпускового подогрева (накаливания). Соответственно, в комплект бензиновых приборов входят адаптеры для подсоединения к свечным отверстиям, а дизельные комплектуются имитаторами форсунок и свечей накаливания. Для того чтобы сделать эти приборы универсальными, они снабжаются несколькими адаптерами разных типоразмеров для выполнения измерений в различных типах двигателей. Некоторые изготовители компрессометров предусматривают и то, что при отворачивании свечей зажигания велика вероятность повреждения резьбы свечного отверстия. Для исправления резьбы в набор входят метчики с наиболее распространенными размерами.
Компрессографы рекомендуется использовать в тех случаях, когда по роду работы приходится часто выполнять замеры компрессии.
Они отличаются от компрессометров тем, что результаты измерений фиксируются автоматически в графической форме на карточке, вставляемой в прибор.
Относительное изменение компрессии по цилиндрам двигателя можно измерить мотор-тестером. Принцип измерения основан на осциллографировании тока, потребляемого стартером при проворачивании им коленчатого вала двигателя. Ток стартера тем больше, чем выше компрессия в цилиндре. Сравнение максимального тока стартера в момент, когда поршни в разных цилиндрах находятся в верхней мертвой точке, позволяет определить относительный уровень компрессии для каждого цилиндра. В большинстве случаев этого достаточно для выявления серьезных неполадок в двигателе.
